九年级物理choice一般
题目

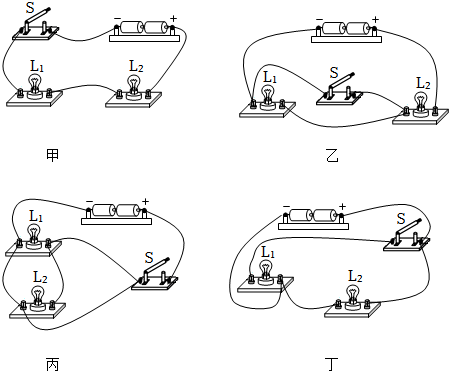

实验小组的同学连接了如图所示的四个电路来探究开关的控制作用,下列判断正确的是( )
A.
甲电路中,开关SS只控制L1L_{1}
B.
乙电路中,闭合开关SSL1L_{1}不亮,L2L_{2}
C.
丙电路中,闭合开关SS,两灯都不亮
D.
丁电路中,断开开关SSL1L_{1}不亮,L2L_{2}
知识点:串、并联电路的设计章节:未标注

答案与解析

答案

B,C,D

解析

AA、甲中,两灯泡串联接入电路,开关可控制两个灯泡,故AA错误;
BB、乙中,开关断开,两灯泡串联接入电路,开关闭合,L1L_{1}短路,L2L_{2}亮,故BB正确;
CC、丙中,闭合开关,两灯泡短路,都不亮,故CC正确;
DD、丁中,闭合开关,两灯泡并联接入电路,断开开关,电路为灯泡L2L_{2}的简单电路,故DD正确。
故选:BCDBCD
