九年级物理填空题一般
题目
使用简单机械可以给人们的生活带来便利.

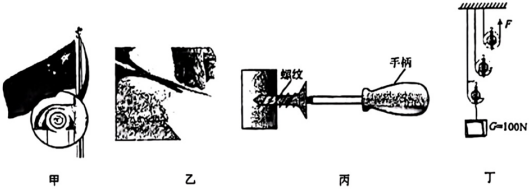

(1)(1)如图甲,旗杆的顶端安装着一个______滑轮,使用它的好处是______.
(2)(2)如图乙用剪刀将一张纸片缓慢地一刀剪断的过程中,阻力臂LL_{阻}和动力FF_{动}的变化情况是LL_{阻}______FF_{动}______(选填"变大"或"不变"或"变小");
(3)(3)如图丙所示,是用螺丝刀拧螺丝的情景.手柄______(选填"""")(选填"粗"或"细")一些的螺丝刀用起来更省力;螺丝钉上螺纹______(选填"密"或"疏")一些的螺丝钉拧起来更省力.
(4)(4)用如图所示滑轮组拉起G=100NG=100N的重物,不计摩擦、绳重和滑轮重,拉力FF为______.
知识点:杠杆的分类、定滑轮及其工作特点章节:第11章 简单机械和功 / 11.1 杠杆

答案与解析

答案

(1)如图甲,旗杆顶端滑轮轴的位置固定不动,为定滑轮;定滑轮可以改变力的方向;
(2)(2)剪刀的轴是支点,剪纸时阻力作用在纸和剪刀的接触点,用剪刀将一张纸片缓慢地一刀剪断的过程中,阻力FF_{阻}不变,动力臂LL_{动}不变,阻力臂LL_{阻}逐渐变大,由杠杆平衡条件动力×\times动力臂==阻力×\times阻力臂可知,动力FF_{动}逐渐变大;
(3)(3)图丙中的螺丝刀属于轮轴,本质也是杠杆,支点在手柄截面的中心,手柄越粗,动力臂越大,在其他条件一定时,动力越小,即越省力;
螺丝钉的螺纹属于斜面,螺纹越密,即越费距离,就会越省力;
(4)(4)如图:

由于不计摩擦、绳重和滑轮重,根据动滑轮可以省一半的力可知,
对于动滑轮11来说,AA段绳子的拉力FA=12G=12×100N=50NF_{A}=\frac{1}{2}G=\frac{1}{2}\times 100N=50N
对于动滑轮22来说,BB段绳子的拉力FB=12FA=12×50N=25NF_{B}=\frac{1}{2}F_{A}=\frac{1}{2}\times 50N=25N
对于动滑轮33来说,绳端的拉力F=12FB=12×25N=12.5NF=\frac{1}{2}F_{B}=\frac{1}{2}\times 25N=12.5N
故答案为:(1)定;可以改变力的方向;(2)\left(2\right)变大;变大;(3)\left(3\right)粗;密;(4)12.5N\left(4\right)12.5N

解析

(1)如图甲,旗杆顶端滑轮轴的位置固定不动,为定滑轮;定滑轮可以改变力的方向;
(2)(2)剪刀的轴是支点,剪纸时阻力作用在纸和剪刀的接触点,用剪刀将一张纸片缓慢地一刀剪断的过程中,阻力FF_{阻}不变,动力臂LL_{动}不变,阻力臂LL_{阻}逐渐变大,由杠杆平衡条件动力×\times动力臂==阻力×\times阻力臂可知,动力FF_{动}逐渐变大;
(3)(3)图丙中的螺丝刀属于轮轴,本质也是杠杆,支点在手柄截面的中心,手柄越粗,动力臂越大,在其他条件一定时,动力越小,即越省力;
螺丝钉的螺纹属于斜面,螺纹越密,即越费距离,就会越省力;
(4)(4)如图:

由于不计摩擦、绳重和滑轮重,根据动滑轮可以省一半的力可知,
对于动滑轮11来说,AA段绳子的拉力FA=12G=12×100N=50NF_{A}=\frac{1}{2}G=\frac{1}{2}\times 100N=50N
对于动滑轮22来说,BB段绳子的拉力FB=12FA=12×50N=25NF_{B}=\frac{1}{2}F_{A}=\frac{1}{2}\times 50N=25N
对于动滑轮33来说,绳端的拉力F=12FB=12×25N=12.5NF=\frac{1}{2}F_{B}=\frac{1}{2}\times 25N=12.5N
故答案为:(1)定;可以改变力的方向;(2)\left(2\right)变大;变大;(3)\left(3\right)粗;密;(4)12.5N\left(4\right)12.5N
