九年级物理填空题一般
题目

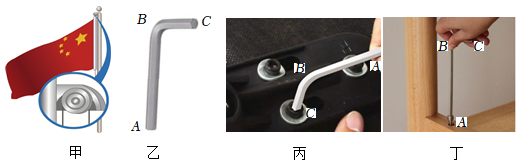

图甲中,升旗手向下拉绳,国旗就上升,这是由于旗杆顶部有______滑轮;图乙是用于松紧内六角螺丝的扳手,AB>BCAB \gt BC,其使用方法如图丙、丁所示,该工具使用时会______(费力//省力),图______(丙//丁)中的方法可以更轻松的拧动螺丝.
知识点:杠杆的分类、定滑轮及其工作特点章节:第11章 简单机械和功 / 11.1 杠杆

答案与解析

答案

图甲中,升旗手向下拉绳,国旗就上升,这是由于旗杆顶部有定滑轮;
六角螺丝的扳手在使用时绕中心轴转动,所以属于轮轴,轮轴是杠杆的一种变形;其轮半径和轴半径分别为动力臂和阻力臂,因为动力臂大于阻力臂,所以轮轴是一种省力杠杆;
图丙所示,手拿AA点时,动力臂较大,根据杠杆平衡条件可知此方法省力,而图丁所示,手拿CC点时,动力臂较小,根据杠杆平衡条件可知此方法用力较大,所以图丙可以更轻松地拧动螺丝。
故答案为:定;省力;丙。

解析

图甲中,升旗手向下拉绳,国旗就上升,这是由于旗杆顶部有定滑轮;
六角螺丝的扳手在使用时绕中心轴转动,所以属于轮轴,轮轴是杠杆的一种变形;其轮半径和轴半径分别为动力臂和阻力臂,因为动力臂大于阻力臂,所以轮轴是一种省力杠杆;
图丙所示,手拿AA点时,动力臂较大,根据杠杆平衡条件可知此方法省力,而图丁所示,手拿CC点时,动力臂较小,根据杠杆平衡条件可知此方法用力较大,所以图丙可以更轻松地拧动螺丝。
故答案为:定;省力;丙。
