九年级物理解答题一般

题目

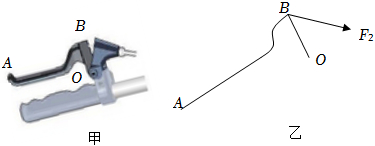

图中,图甲是小明自行车的手闸,其中

ABO

可视为一种杠杆,简化示意图如图乙,

O

为支点,

F_{2}

为阻力,请在图乙中画出作用在

A

点的最小动力

F_{1}

及

F_{2}

的力臂

l_{2}

.

知识点：杠杆及其五要素、杠杆的分类章节：第11章简单机械和功 / 11.1 杠杆

答案与解析

答案

由杠杆平衡条件

F_{1}L_{1}=F_{2}L_{2}

可知，在阻力跟阻力臂的乘积一定时，动力臂越长，动力越小；图中支点在

O

点，过

O

点

F_{2}

的作用线作垂线段为阻力臂

l_{2}

，如图所示：

。

解析

由杠杆平衡条件

F_{1}L_{1}=F_{2}L_{2}

可知，在阻力跟阻力臂的乘积一定时，动力臂越长，动力越小；图中支点在

O

点，过

O

点

F_{2}

的作用线作垂线段为阻力臂

l_{2}

，如图所示：

。
