九年级物理填空题一般
题目

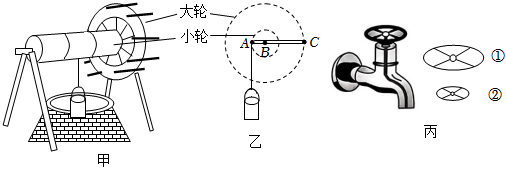

明代宋应星在《天工开物》中记载的农业生产汲水装置——辘轳,沿用至今.如图甲是一种辘轳,由具有共同转动轴的大轮和小轮组成.提水时,用力使大轮转动,小轮随之转动并缠绕井绳,提起水桶.

(1)(1)如图甲所示辘轳可视为不等臂杠杆,为方便提水,它是按照______(选填"省力"或"费力")(选填"省力"或"费力")杠杆来设计的.用辘轳提水的某时刻示意图如图乙所示,它的支点是"AA""BB"或"CC"中的______点.
(2)(2)设大轮与小轮的半径比为3:13:1,水桶受到的总重力为90N90N.使周长为3m3m的大轮转动一圈,水桶匀速上升,井绳对水桶做功______J;J;若要使辘轳静止在图乙所示位置,作用在CC点最小的力应为______NN.（不计井绳的粗细和自重）
(3)(3)图丙所示水龙头开关的设计也应用了同样的原理,为了更省力,开关应选用______(选填"①"或"②")(选填"①"或"②").
知识点：杠杆的分类、轮轴及其他常见简单机械章节：第11章 简单机械和功 / 11.1 杠杆

答案与解析

答案

（1）辘轳的实质是轮轴，动力作用在轮上，可以省力；支点是绕着转动的固定点，即BB点；
(2)(2)设大轮与小轮的的半径比为3:13:1，水桶受到的总重力为90N90N。
使周长为3m3m的大轮转动一圈，水桶匀速上升高度是小轮的周长，为大轮周长的13\frac{1}{3}，即1m1m，井绳对水桶做功W=Gh=90N×1m=90JW=Gh=90N\times 1m=90J；
若要使辘轳静止在图乙所示位置，作用在CC点最小的力为FF，根据杠杆的平衡条件有：FR=GrFR=Gr；则F=GrR=90N×13=30NF=\frac{Gr}{R}=\frac{90N×1}{3}=30N；
(3)(3)水龙头开关的设计也应用了轮轴，增大轮的半径可以增大动力臂，在阻力和阻力臂一定时，可以减小动力，故选择图中的①可以更省力。
故答案为：（1）省力；BB，(2)90\left(2\right)90，3030，(3)\left(3\right)①。

解析

（1）辘轳的实质是轮轴，动力作用在轮上，可以省力；支点是绕着转动的固定点，即BB点；
(2)(2)设大轮与小轮的的半径比为3:13:1，水桶受到的总重力为90N90N。
使周长为3m3m的大轮转动一圈，水桶匀速上升高度是小轮的周长，为大轮周长的13\frac{1}{3}，即1m1m，井绳对水桶做功W=Gh=90N×1m=90JW=Gh=90N\times 1m=90J；
若要使辘轳静止在图乙所示位置，作用在CC点最小的力为FF，根据杠杆的平衡条件有：FR=GrFR=Gr；则F=GrR=90N×13=30NF=\frac{Gr}{R}=\frac{90N×1}{3}=30N；
(3)(3)水龙头开关的设计也应用了轮轴，增大轮的半径可以增大动力臂，在阻力和阻力臂一定时，可以减小动力，故选择图中的①可以更省力。
故答案为：（1）省力；BB，(2)90\left(2\right)90，3030，(3)\left(3\right)①。
