题目

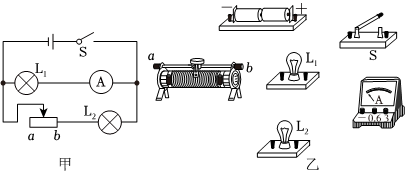

按题目要求作图.如图,请根据图甲所示的电路图将图乙所示的实物图连接完整.
知识点：重力示意图、力臂的画法、透镜的光路图、家庭电路的连接章节：第11章 简单机械和功 / 11.1 杠杆
← 返回公开题库
九年级物理解答题一般
答案与解析
答案

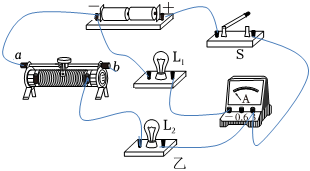

由图甲可知，与变阻器（滑片以右电阻丝连入电路中）串联后再与并联，电流表测通过的电流，开关控制整个电路，根据电路图连接实物图，如下所示：
解析
由图甲可知，与变阻器（滑片以右电阻丝连入电路中）串联后再与并联，电流表测通过的电流，开关控制整个电路，根据电路图连接实物图，如下所示：
