题目

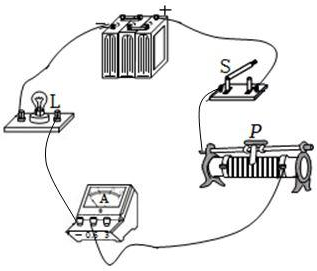

如图所示实物电路,请用笔画线代替导线按要求完成电路连接.要求:电流表测电路电流；当滑动变阻器的滑片向左移动时,灯泡亮度变暗.
如图所示实物电路,请用笔画线代替导线按要求完成电路连接.要求:电流表测电路电流；当滑动变阻器的滑片向左移动时,灯泡亮度变暗.知识点：力臂的画法、实物的电路连接章节：第11章 简单机械和功 / 11.1 杠杆
← 返回公开题库
九年级物理解答题一般
答案与解析
答案
电流表应与灯串联在电路中，电流从正接线柱流入，负接线柱流出；
当滑动变阻器的滑片向左移动时，灯泡亮度变暗，可知电路的电流变小，变阻器连入电路的电阻变大，故变阻器与灯串联，滑动变阻器要用一上和一下两个接线柱，如图所示：
当滑动变阻器的滑片向左移动时，灯泡亮度变暗，可知电路的电流变小，变阻器连入电路的电阻变大，故变阻器与灯串联，滑动变阻器要用一上和一下两个接线柱，如图所示：
解析
电流表应与灯串联在电路中，电流从正接线柱流入，负接线柱流出；
当滑动变阻器的滑片向左移动时，灯泡亮度变暗，可知电路的电流变小，变阻器连入电路的电阻变大，故变阻器与灯串联，滑动变阻器要用一上和一下两个接线柱，如图所示：
当滑动变阻器的滑片向左移动时，灯泡亮度变暗，可知电路的电流变小，变阻器连入电路的电阻变大，故变阻器与灯串联，滑动变阻器要用一上和一下两个接线柱，如图所示：
