九年级物理填空题一般
题目

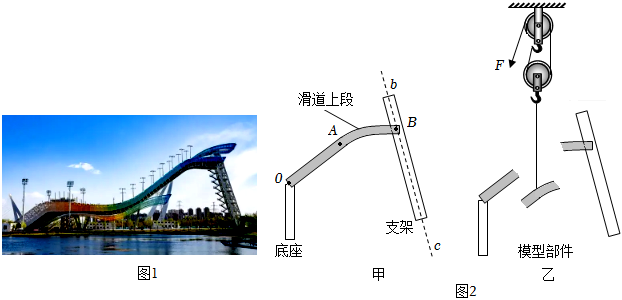

如图11所示是20222022北京冬奥会的滑雪大跳台.

(1)(1)小明制作大跳台的模型.把跳台滑道上段简化成如图22甲的杠杆,OO是支点,AA是这段滑道的重心,若模型支架对滑道的力FF作用在BB点,沿bcbc线；
①画出FF和FF的力臂l1l_{1}；
②根据杠杆平衡条件可以判断,F,F______滑道上段所受的重力（选填"大于"、"等于"或"小于"）；
(2)(2)用图22乙装置模拟建造滑道,被匀速提升的模型部件重3N3N,拉力FF为2.5N2.5N,此过程的机械效率为______%\%.
知识点：杠杆的平衡条件、力臂的画法章节：第11章 简单机械和功 / 11.1 杠杆

答案与解析

答案

（1）①FF的方向沿cbcb方向斜向上，过支点OO做FF的力的作用线的垂线，该垂线段为力臂l1l_{1}，如下图所示：

②重力的方向是竖直向下的，重力的力臂如下图所示：

由图可知，重力的力臂l2l_{2}要小于FF的力臂l1l_{1}，根据杠杆的平衡条件有G×L2=F×L1G\times L_{2}=F\times L_{1}
则FF要小于滑道上段所受的重力GG。
(2)(2)由图可知n=2n=2，滑轮组的机械效率
η=W有W总=GhFs=GhFnh=GnF=3N2×2.5N×100%=60%η=\frac{{W}_{有}}{{W}_{总}}=\frac{Gh}{Fs}=\frac{Gh}{Fnh}=\frac{G}{nF}=\frac{3N}{2×2.5N}×100\%=60\%
故答案为：（1）；小于；(2)60\left(2\right)60。

解析

（1）①FF的方向沿cbcb方向斜向上，过支点OO做FF的力的作用线的垂线，该垂线段为力臂l1l_{1}，如下图所示：

②重力的方向是竖直向下的，重力的力臂如下图所示：

由图可知，重力的力臂l2l_{2}要小于FF的力臂l1l_{1}，根据杠杆的平衡条件有G×L2=F×L1G\times L_{2}=F\times L_{1}
则FF要小于滑道上段所受的重力GG。
(2)(2)由图可知n=2n=2，滑轮组的机械效率
η=W有W总=GhFs=GhFnh=GnF=3N2×2.5N×100%=60%η=\frac{{W}_{有}}{{W}_{总}}=\frac{Gh}{Fs}=\frac{Gh}{Fnh}=\frac{G}{nF}=\frac{3N}{2×2.5N}×100\%=60\%
故答案为：（1）；小于；(2)60\left(2\right)60。
