九年级物理作图题中等
题目

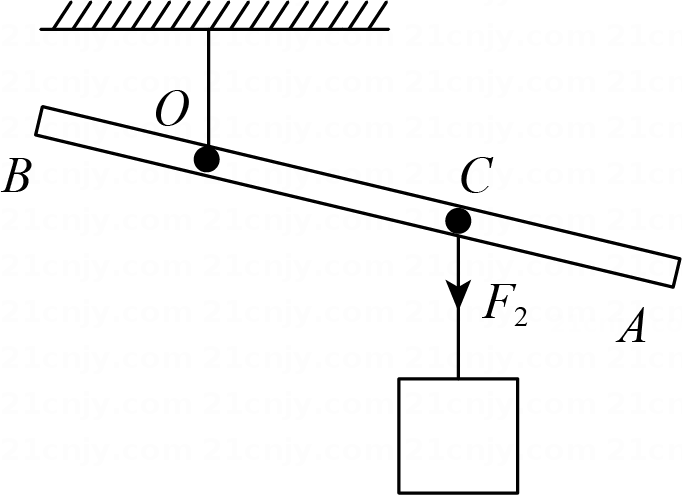

(2023九上·丹东开学考)如图,OO点是轻质杠杆AOBAOB的支点,杠杆上的CC点受到阻力F2F_{ 2 }的作用。若使杠杆在图中所示位置静止,请在杠杆上画出所要施加的最小动力F1F_{ 1 }的示意图,并画出动力臂L1L_{ 1 }和阻力臂L2L_{ 2 }

知识点:力臂的画法、杠杆中最小力的问题章节:第11章 简单机械和功 / 11.1 杠杆

答案与解析

答案

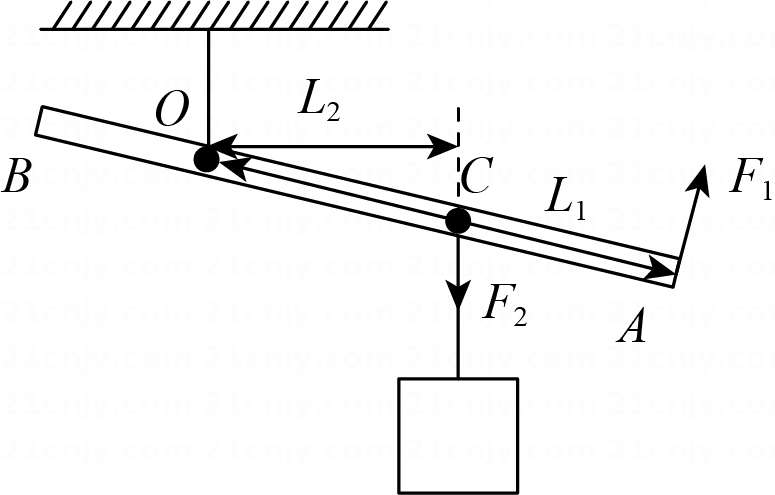

解:如图所示:

解析

解:如图所示:
