九年级物理填空题一般
题目
阅读材料并回答问题.

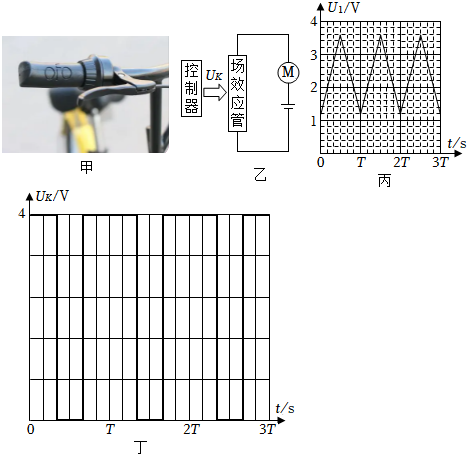

普通自行车的车把手只具有刹车、转向的功能,共享单车的转动车把手(如图甲所示)在此基础上还能够调速:旋转车把手,旋转角度越大车速将越快.
共享单车的车把手内安装有磁铁、霍尔传感器、复位弹簧、传感线路等装置,旋转把手时,磁铁随之做圆周运动,霍尔传感器则固定不动.霍尔传感器是能根据检测到的磁信号来输出电信号U0U_{0}的装置.旋转把手时磁铁转动,改变霍尔传感器在磁场中的位置,旋转角度越大,传感器所在位置的磁场越强,U0U_{0}的大小随之变化,变化范围为14.2V1-4.2V,并通过传感线路输出给控制器.
控制器是整辆共享单车的控制中心,其调速模块会产生一个周期性变化的电压U1U_{1},在接收到U0U_{0}后比较U0U_{0}U1U_{1}的大小,然后根据比较结果来给场效应管提供电压UkU_{k},如图乙所示;U0<U1U_{0} \lt U_{1}时,Uk=4VU_{k}=4V,场效应管导通,电动机MM工作:U1>U0U_{1} \gt U_{0}时,Uk=0VU_{k}=0V,场效应管截止,电动机MM不工作.
在控制器的作用下,场效应管交替通断,其导通与截止时间的比值会影响电动机MM的转速,比值越大,转速就越快,输出功率也越大.旋转车把手,就是通过改变该比值来控制电动机MM转速,从而控制车速.松开把手后,复位弹簧会使把手转回初始位置,电动机MM停止工作.
如图丙所示是AA款共享单车正常启动后U1U_{1}的周期性变化,一次循环所用时间为TT.

(1)(1)旋转共享单车的把手时,以把手中的磁铁为参照物,霍尔传感器是______(选填"静止""运动")(选填"静止"或"运动")的;
(2)Uk=______V(2)U_{k}= \_\_\_\_\_\_V时,电动机MM工作;UkU_{k}降为0V0V时,电动机MM不工作,但由于______,,仍能保持转动;场效应管在该电路中的作用相当于一个______(选填"电源""导线""开关""用电器")(选填"电源"、"导线"、"开关"或"用电器")
(3)(3)如图丁所示是AA款共享单车的某段行驶过程中UU随时间变化的关系图像,结合图丙可知,该段行驶过程中U0=______VU_{0}= \_\_\_\_\_\_V
(4)(4)霍尔传感器所在位置的磁场越强,输出的U0U_{0}越______(选填"""")(选填"大"或"小")
(5)(5)松开旋转了一定角度的把手后,复位弹簧的______能转化为把手和磁铁的动能,把手返回初始位置后U0=______VU_{0}= \_\_\_\_\_\_V,电动机MM停止工作.
知识点:直流电动机的原理章节:第6章 电能 / 1 电能的获得与转化
