题目

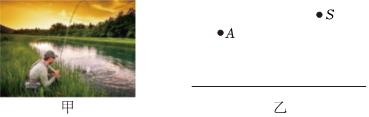

如图甲所示,夕阳下,一位钓鱼爱好者静坐湖畔.若以点

S

代表太阳,点

A

代表钓鱼爱好者,请你在图乙中画出太阳发出的光经水面反射射入钓鱼爱好者眼中的光路图,并保留作图痕迹.

知识点：力的示意图、力臂的画法、作光的反射光路图、作光的折射光路图、通电螺线管的极性和电流方向的判断章节：第1章电与磁 / 1.2 电生磁

答案与解析

答案

先通过平面镜作出点

S

的对称点

{S\’}

，即为

S

的像；连接

{S\’}A

交平面镜于点

O

，

O

为入射点，连接

SO

即为入射光线，

OA

为反射光线；如图所示：

解析

先通过平面镜作出点

S

的对称点

{S\’}

，即为

S

的像；连接

{S\’}A

交平面镜于点

O

，

O

为入射点，连接

SO

即为入射光线，

OA

为反射光线；如图所示：
