小灯泡是常见的电学器材,用它可以做以下实验:

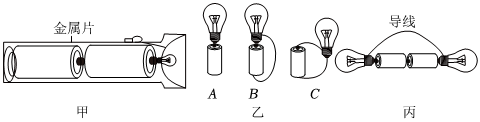

导线在"观察手电筒"的活动中,从电路的组成看,图甲中金属片相当于电路中的______；在"怎样使一个小灯泡亮起来"的活动中,图乙中

A

、

B

、

C

三种办法中可行的是______；在"怎样使两个小灯泡亮起来"的活动中,采用如图丙所示的方法连接,两个小灯泡都亮了,两灯的连接方式为______联.

知识点：电路的基本连接方式章节：未标注

答案与解析

答案

图甲中的金属片可以将开关与灯泡连接起来组成一个完整的电路，则金属片相当于电路中的导线；
由图乙可知，

B

的接法是将小灯泡的底端和侧边分别接在了电池的两极上，是正确的接法；

AC

的接法是错误的，没有电流通过灯泡，灯泡不发光；
如图丙所示的方法连接，电流只有一条路径，故两灯的连接方式是串联。
故答案为：导线；

B

；串。

图甲中的金属片可以将开关与灯泡连接起来组成一个完整的电路，则金属片相当于电路中的导线；
由图乙可知，

B

的接法是将小灯泡的底端和侧边分别接在了电池的两极上，是正确的接法；

AC

的接法是错误的，没有电流通过灯泡，灯泡不发光；
如图丙所示的方法连接，电流只有一条路径，故两灯的连接方式是串联。
故答案为：导线；

B

；串。
