实验小组探究"电流与电压的关系".

(1)

实验前,他们设计了实验探究的思路:保持电阻不变,探究电流与电压的关系.物理上把这种探究方法叫______.

(2)

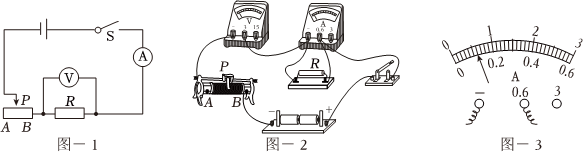

根据图

-1

所示的电路图连接电路时,开关应______.连接电流表时,发现电流表的指针在零刻度线左侧,其原因是______.修正后将电路连接完整.

(3)

检查图

-2

,发现有一根导线接错,请在这根导线上打"

\times

",并画出正确接法,且导线不交叉.

(4)

正确连接电路后.闭合开关,移动滑片,记录电压表和电流表的示数,数据记录如表.其中第

3

次实验时电流表的示数如图

-3

所示,读数为______

A

次数	$1$	$2$	$3$	$4$	$5$
电压 $U/V$	$0.8$	$1.0$	$1.2$	$1.4$	$1.6$
电流 $I/A$	$0.08$	$0.10$		$0.14$	$0.16$

(5)

分析实验数据可得结论:导体的电阻一定时,通过导体的电流与导体两端的电压成______.

知识点：实物的电路连接、电流表的读数方法、电压表的读数方法、伏安法测电阻的探究实验章节：未标注

答案与解析

答案

（1）在探究“电流与电压的关系”的实验中要保持电阻不变，这种研究方法是控制变量法；

(2)

根据图

-1

所示的电路图连接电路时，为了保护电路，开关应断开；
连接电流表时，发现电流表的指针在零刻度线左侧，说明此时电流表未调零；

(3)

在探究“电流与电压的关系”的实验中电压表应并联在定值电阻两端，电流表串联在电路中，而图

-2

的电路中电压表却串联在电路中，电流表与定值电阻并联，这是错误，据此完成电路改接如下图所示：

；

(4)

由如图

-3

所示电流表接入的是

0.6A

的量程，所以分度值是

0.02A

，读出示数为

0.12A

；

(5)

分析表格中的数据可以发现

\frac{U}{I}=\frac{0.8V}{0.08A}=……=\frac{1.6V}{0.16A}=10Ω

是一定值，可得出结论：当导体的电阻一定时，通过导体的电流与导体两端的电压成正比。
故答案为：（1）控制变量法；

\left(2\right)

断开；电流表没有调零；

\left(3\right)

见上图；

\left(4\right)0.12

，

\left(5\right)

正比
