九年级物理填空题一般
题目

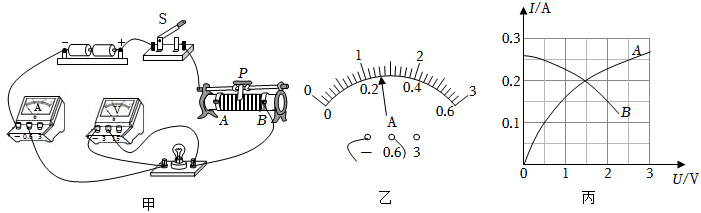

小张在用"伏安法"测小灯泡的电阻实验中,连接了如图甲所示的电路.

(1)(1)小张正确连接电路后,测量过程中,灯丝突然烧断,则电压表示数______(填"变大""变小"或"不变")(填"变大""变小"或"不变").换相同规格的灯泡,重测的数据如表所示,并绘出I−UI-U图象.
电压/V/V0.50.51.01.01.51.52.02.02.52.53.03.0
电流/A/A0.100.100.160.160.200.200.230.230.250.250.270.27
电阻/Ω/\Omega5.05.06.36.37.57.58.78.710.010.011.111.1
平均电阻/Ω/\Omega8.18.1
(2)(2)依据表格中的数据,小张求出小灯泡电阻的平均值,你同意这种做法吗?说出你的理由:______;(作出判断并说出理由)
(3)(3)另外一组同学用相同的器材和电路图也做这个实验时,由于接线错误,根据测量的数据绘出的I−UI-U图象如图丙的图线BB所示,原因是______.
知识点:伏安法测电阻的探究实验章节:未标注
