九年级物理填空题一般
题目

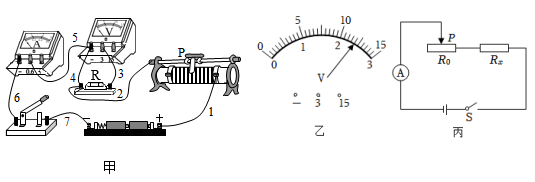

在测量未知阻值RR的实验中,小明设计了实验电路并进行连接,如图甲所示.

(1)(1)在连接电路时,开关应处于______状态;
(2)(2)图甲是小明接好的实物连接图,其中有一条导线连接错误,该导线是第______条(从图中选填导线序号);
(3)(3)排除故障后,闭合开关SS,移动滑动变阻器的滑片PP,当电流表示数为0.32A0.32A时,电压表示数如图乙所示,则未知电阻R=______ΩR= \_\_\_\_\_\_\Omega;
(4)(4)如果没有电压表,电源电压未知,可以用最大阻值为R0R_{0}的滑动变阻器和如图丙所示电路,来测量电阻RxR_{x}的阻值.闭合开关后,滑动变阻器滑片在最左端时,电流表示数为I1I_{1},滑动变阻器滑片在最右端时,电流表示数为I2I_{2},则电阻Rx=R_{x}=______.(用I1I_{1}、I2I_{2}、R0R_{0}表示)
知识点:伏安法测电阻的探究实验章节:未标注
