题目

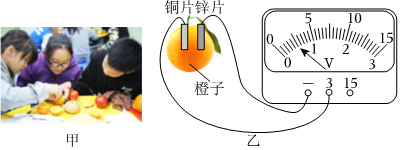

如图甲所示,课外小组同学们将铜片和锌片插入柠檬或橙子中,就制成了一个水果电池.在用橙子做电池时,把铜片、锌片插入其中,用导线将电压表的两个接线柱分别连在铜片和锌片上,观察到电压表指针发生了偏转,如图乙所示.由此可知:水果电池实现的是______能转化为电能,在此电路中水果扮演的角色是______铜片是橙子电池的______极（正负）.为提高水果电池的输出电压,可以把若干个水果电池______(串联并联）起来.
知识点：电源及其能量转化章节：未标注
← 返回公开题库
九年级物理填空题一般
答案与解析
答案
（1）水果电池和伏打电池、蓄电池类似，属于将化学能转化为电能的装置，相当于电源；
图中电压表指针正常偏转，则与电压表正接线柱相连的是电池的正极，即铜片为水果电池的正极，则锌片是水果电池的负极。
为提高水果电池的输出电压，根据串联电路的电压规律可知，可以把若干个水果电池串联起来。
故答案为：化学；电源；正；串联。
图中电压表指针正常偏转，则与电压表正接线柱相连的是电池的正极，即铜片为水果电池的正极，则锌片是水果电池的负极。
为提高水果电池的输出电压，根据串联电路的电压规律可知，可以把若干个水果电池串联起来。
故答案为：化学；电源；正；串联。
解析
（1）水果电池和伏打电池、蓄电池类似，属于将化学能转化为电能的装置，相当于电源；
图中电压表指针正常偏转，则与电压表正接线柱相连的是电池的正极，即铜片为水果电池的正极，则锌片是水果电池的负极。
为提高水果电池的输出电压，根据串联电路的电压规律可知，可以把若干个水果电池串联起来。
故答案为：化学；电源；正；串联。
图中电压表指针正常偏转，则与电压表正接线柱相连的是电池的正极，即铜片为水果电池的正极，则锌片是水果电池的负极。
为提高水果电池的输出电压，根据串联电路的电压规律可知，可以把若干个水果电池串联起来。
故答案为：化学；电源；正；串联。
