题目
请用笔画线代替导线将如图所示的家庭电路连接完整.
请用笔画线代替导线将如图所示的家庭电路连接完整.知识点：家庭电路的组成章节：未标注
← 返回公开题库
九年级物理解答题一般
答案与解析
答案

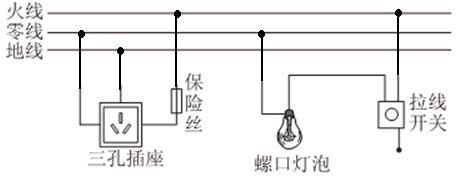

（1）灯泡的接法：火线先进入开关，再进入灯泡顶端的金属点，零线直接接在灯泡的螺旋套上，这样在断开开关时能“切断火线”，接触灯泡不会发生触电事故；
三孔插座的接法：上孔接地线，左孔接零线，右孔接火线，带保险盒的插座，将保险盒接在火线上。如图所示：
三孔插座的接法：上孔接地线，左孔接零线，右孔接火线，带保险盒的插座，将保险盒接在火线上。如图所示：
解析
（1）灯泡的接法：火线先进入开关，再进入灯泡顶端的金属点，零线直接接在灯泡的螺旋套上，这样在断开开关时能“切断火线”，接触灯泡不会发生触电事故；
三孔插座的接法：上孔接地线，左孔接零线，右孔接火线，带保险盒的插座，将保险盒接在火线上。如图所示：
三孔插座的接法：上孔接地线，左孔接零线，右孔接火线，带保险盒的插座，将保险盒接在火线上。如图所示：
