九年级物理填空题一般
题目

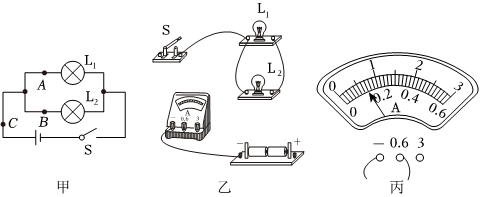

在探究"并联电路的电流规律"实验中,电路图如图甲所示:

(1)(1)请用笔画线表示导线将图乙中的电路连接完整.要求:两灯泡并联,电流表测干路中的电流,开关SS控制两灯,导线不能交叉,电流表选择00.6A0\sim 0.6A的量程.
(2)(2)某次测量时,电流表的示数如图丙所示,则电流表的示数为______AA.
(3)(3)用电流表分别测量流过AABBCC三点的电流,更换规格不同的灯泡多次实验,实验数据如下表,分析数据可知:并联电路中电流的特点是______.本实验要进行多次测量的目的是______.
次数IA/AI_{A}/AIB/AI_{B}/AIC/AI_{C}/A
110.180.180.240.240.420.42
220.220.220.260.260.480.48
330.200.200.220.220.420.42
知识点:电路的三种状态、串、并联电路的设计、电流表的使用、电压表的使用、家庭电路的组成章节:未标注

答案与解析

答案

(1)根据电路图,按照两灯泡并联,电流表测干路中的电流,开关SS控制两灯,导线不能交叉,电流表选择00.6A0\sim 0.6A的量程,连接电路如下;

(2)(2)电流表选择了小量程,分度值为0.02A0.02A,故此时电流表示数为0.14A0.14A
(3)(3)根据三次实验数据可以看出电流关系为
IC=IA+IBI_{C}=I_{A}+I_{B}
因为CC点电流为干路电流,AABB点电流为支路电流,故可得出并联电路中电流的特点是干路电流为各支路电流之和;进行多次测量的目的是为了避免偶然性。
故答案为:(1)见解析图;
(2)0.14(2)0.14
(3)(3)避免偶然性。

解析

(1)根据电路图,按照两灯泡并联,电流表测干路中的电流,开关SS控制两灯,导线不能交叉,电流表选择00.6A0\sim 0.6A的量程,连接电路如下;

(2)(2)电流表选择了小量程,分度值为0.02A0.02A,故此时电流表示数为0.14A0.14A
(3)(3)根据三次实验数据可以看出电流关系为
IC=IA+IBI_{C}=I_{A}+I_{B}
因为CC点电流为干路电流,AABB点电流为支路电流,故可得出并联电路中电流的特点是干路电流为各支路电流之和;进行多次测量的目的是为了避免偶然性。
故答案为:(1)见解析图;
(2)0.14(2)0.14
(3)(3)避免偶然性。
