九年级物理填空题一般
题目

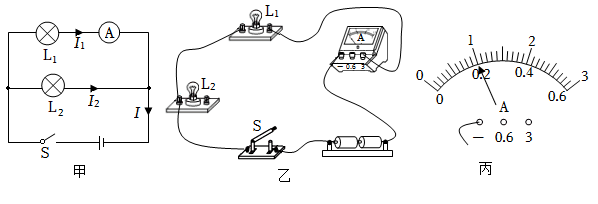

如图所示,在探究"并联电路的电流特点"的实验中,小明设计了如图甲电路进行实验:

(1)(1)实验中,小明应该选择两个小灯泡规格是______(选填"相同"或"不相同")(选填"相同"或"不相同")的;
(2)(2)请用笔画线代替导线,按图甲中的电路图把图乙中的实物电路连接完整(导线不得交叉);
(3)(3)小明先将电流表接在L1L_{1}所在的支路上,闭合开关,观察到灯L2L_{2}发光,但灯L1L_{1}不亮,电流表的示数为零,电路可能的故障是______(选填"灯L1L_{1}断路"或"灯L1L_{1}短路");
(4)(4)排除故障后,他测出了L1L_{1}支路上的电流I1=0.8AI_{1}=0.8A,然后他把电流表依次接入电路分别测量出L2L_{2}支路电流I2I_{2}、干路电流II,两次测得的结果都如图丙所示,则I2I_{2}______AA、I=______AI= \_\_\_\_\_\_A;
(5)(5)本次实验的不足之处是:______.
知识点:探究串并联电路中的电流特点实验、实物的电路连接、电流表的读数方法章节:未标注
