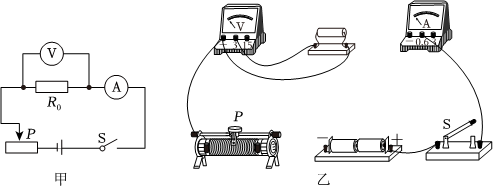

请根据图甲电路图,用笔画线代替导线完成乙图的实物图连线.
知识点：实物的电路连接章节：未标注
← 返回公开题库
九年级物理解答题一般
答案与解析
答案

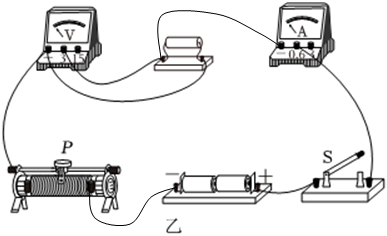

由电路图甲可知，滑动变阻器与串联，电压表测两端的电压；当滑动变阻器的滑片向右移动，滑动变阻器接入电路的阻值变小，滑动变阻器按照一上一下的原则接入电路，因此应将右下方接线柱接入电路；根据电路图连接实物图，如下所示：
解析
由电路图甲可知，滑动变阻器与串联，电压表测两端的电压；当滑动变阻器的滑片向右移动，滑动变阻器接入电路的阻值变小，滑动变阻器按照一上一下的原则接入电路，因此应将右下方接线柱接入电路；根据电路图连接实物图，如下所示：
