九年级物理填空题一般
题目

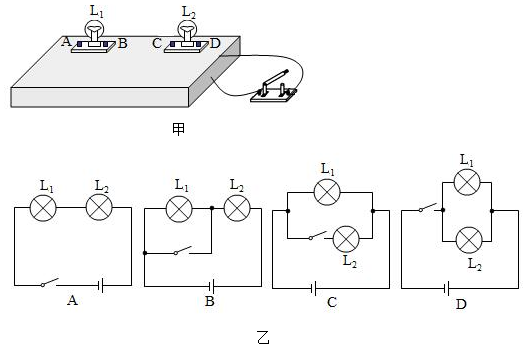

物理综合实践课上,同学们拿到了如图甲所示的暗箱电路盒.在盒的表面只看到两只灯泡和一只开关(导线的连接情况隐藏在箱内).操作发现:闭合开关,两灯泡都亮;断开开关,两灯泡又都熄灭.

(1)(1)箱内除了导线,一定还有的电路元件是______;
(2)(2)经过正确操作后,判断出暗盒上两只灯泡是串联的,但闭合开关SS一段时间后,发现L1L_{1}、L2L_{2}突然都熄灭,用一根导线去查找电路的故障:先将导线并联接在灯L1L_{1}两端时发现L2L_{2}亮,灯L1L_{1}不亮;再将该导并联接在灯L2L_{2}两端时发现两灯均不亮,由此可以判断______;
AA.灯L1L_{1}断路BB.灯L2L_{2}断路CC.灯L1L_{1}短路DD.灯L2L_{2}短路
(3)(3)小华同学将自己暗箱电路盒上的一灯泡拧下,再闭合开关,发现另一灯泡仍亮,则该暗盒内的电路连接对应的电路图可能是乙图中的______.
知识点:电路图及元件符号、电路的三种状态章节:未标注
