题目

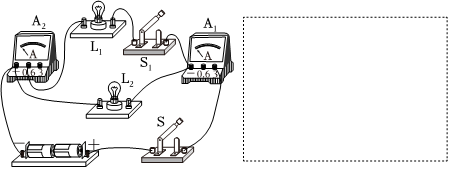

根据图中实物图,在方框内画出电路图.
知识点：根据实物图画电路图章节：未标注
← 返回公开题库
九年级物理解答题一般
答案与解析
答案
电流从电源正极流出经开关、电流表分支，一条支路经灯泡，另一条支路经开关、灯泡、电流表；然后两支电流汇合成一支电流回到电源负极；即两灯并联，电路图如下：
解析
电流从电源正极流出经开关、电流表分支，一条支路经灯泡，另一条支路经开关、灯泡、电流表；然后两支电流汇合成一支电流回到电源负极；即两灯并联，电路图如下：
