小泓和小鲁在完成"探究串并联电路中的电流关系"的实验:

(1)(1)小泓同学在探究"并联电路中,干路电流与支路电流的关系".

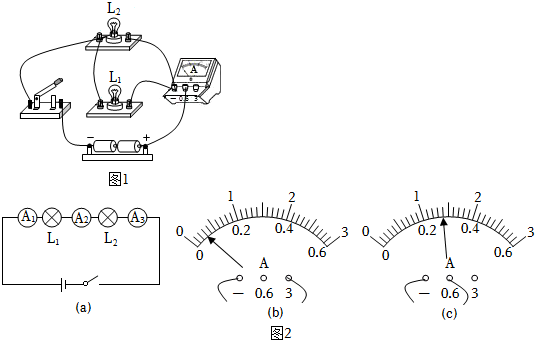

①如图11是小泓同学连接的电路,请在原图上只改动一根导线,使电流表测量通过灯泡L1L_{1}的电流(要求:在需改动的导线上画"×\times",用笔将改动后的导线画出,导线不许交叉).
②在闭合开关前,小泓同学发现电流表的指针偏向零刻度线左侧,原因是______;在实验过程中,L2L_{2}突然熄灭,L1L_{1}亮度不变,电路可能出现的故障是L2L_{2}______.
③排除故障后,用电流表测出通过L1L_{1}的电流为0.3A0.3A、通过L2L_{2}的电流为0.3A0.3A,小泓认为并联电路各支路电流相等.小鲁认为小泓的结论可能不正确,为了验证结论的普遍性,小泓下一步的操作应该是______.
AA.将电源两极对调,再次测量各支路和干路中的电流;
BB.改变开关SS的位置,再次测量各支路和干路中的电流;
CC.换用不同规格的灯泡,再次测量各支路和干路中的电流;
DD.将两只灯泡位置对调,再次测量各支路和干路中的电流.
④他们将多次实验的实验数据记录在如表所示.
实验次数I干路/AI_{干路}/AI1/AI_{1}/AI2/AI_{2}/A
110.360.360.200.200.160.16
220.440.440.260.260.180.18
330.560.561.501.500.260.26
表格中,有一个数据有明显错误,该数据为______AA,小泓分析可能是由于读数时,看错量程导致的.纠正错误后,小泓得出结论,并联电路的干路电流等于______,各支路电流不一定相等.
(2)(2)小鲁同学在探究"串联电路的电流规律"时,他设计了如图2(a)2\left(a\right)所示电路图,并按照实验操作规范来完成实验探究.电流表A1A_{1}A2A_{2}的示数如图(b)(c)\left(b\right)\left(c\right)所示,通过读数,小鲁发现两处电流大小分别为0.3A0.3A和______AA,得出"串联电路中各处的电流不相等"的结论.造成他本次实验结论判断错误的原因是:______.
知识点:实物的电路连接章节:未标注

答案与解析

答案

(1)①根据要求使电流表测量通过灯泡L1L_{1}的电流,让电流表只与灯泡L1L_{1}串联就行,电路连接如下:
②在闭合开关前,电流表指针不指零,电流表未调零,因此发现电流表的指针偏向零刻度线左侧,原因是电流表未调零;
在实验过程中,L2L_{2}突然熄灭,L1L_{1}亮度不变,说明L2L_{2}所在支路断路,所以可能是L2L_{2}断路;
③两个支路电流相等,说明小灯泡规格相同,所以应该换用不同规格的灯泡,再次测量各支路和干路中的电流,因此选择:CC
④根据干路电流等于各个支路电流之和可以判断出1.50A1.50A错误;
(2)(2)根据电流表的量程00.6A0\sim 0.6A,分度值0.02A0.02A,可以读数0.28A0.28A;由于电流表所选量程不同,分度值不同,读数会有误差,会造成得出“串联电路中各处的电流不相等”的结论。
故答案为:
(1)(1)

②电流表未调零;断路;
CC
1.501.50;各支路电流之和;
(2)0.28(2)0.28;两电流表所选量程不同,分度值不同,读数有误差。

解析

(1)①根据要求使电流表测量通过灯泡L1L_{1}的电流,让电流表只与灯泡L1L_{1}串联就行,电路连接如下:
②在闭合开关前,电流表指针不指零,电流表未调零,因此发现电流表的指针偏向零刻度线左侧,原因是电流表未调零;
在实验过程中,L2L_{2}突然熄灭,L1L_{1}亮度不变,说明L2L_{2}所在支路断路,所以可能是L2L_{2}断路;
③两个支路电流相等,说明小灯泡规格相同,所以应该换用不同规格的灯泡,再次测量各支路和干路中的电流,因此选择:CC
④根据干路电流等于各个支路电流之和可以判断出1.50A1.50A错误;
(2)(2)根据电流表的量程00.6A0\sim 0.6A,分度值0.02A0.02A,可以读数0.28A0.28A;由于电流表所选量程不同,分度值不同,读数会有误差,会造成得出“串联电路中各处的电流不相等”的结论。
故答案为:
(1)(1)

②电流表未调零;断路;
CC
1.501.50;各支路电流之和;
(2)0.28(2)0.28;两电流表所选量程不同,分度值不同,读数有误差。
