九年级物理解答题一般

题目

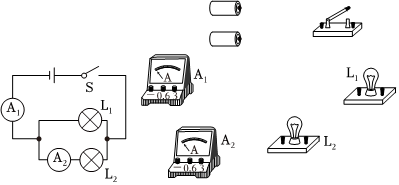

按照电路图连实物图.

知识点：实物的电路连接章节：未标注

答案与解析

答案

原电路中，两灯并联，

A_{1}

测干路的电流，故选用大量程串联在干路上，

A_{2}

与灯

L_{2}

串联，可选用小量程与这个灯串联，

S

控制整个电路，根据电路图连接实物图，如下所示：

解析

原电路中，两灯并联，

A_{1}

测干路的电流，故选用大量程串联在干路上，

A_{2}

与灯

L_{2}

串联，可选用小量程与这个灯串联，

S

控制整个电路，根据电路图连接实物图，如下所示：
