九年级物理解答题一般

题目

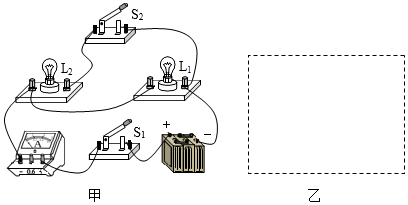

根据如图甲所示的实物电路,在乙虚线框内画出对应的电路图.

知识点：根据实物图画电路图章节：未标注

答案与解析

答案

由实物图知，两灯并联，电流表和开关

S_{1}

在干路上，开关

S_{2}

在

L_{2}

支路上，由此画出电路图如图所示：

解析

由实物图知，两灯并联，电流表和开关

S_{1}

在干路上，开关

S_{2}

在

L_{2}

支路上，由此画出电路图如图所示：
