九年级物理填空题一般
题目

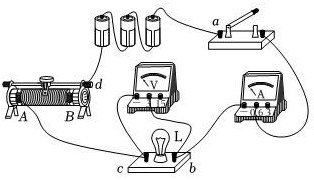

小王同学发现自己的电学实验箱中有额定电压分别是2.5V2.5V和3.8V3.8V的两种规格的小灯泡,于是她找来三节干电池,利用如图所示的实验器材测量两种小灯泡正常工作时的电功率.
​
(1)(1)小王先将额定电压为2.5V2.5V的小灯泡接入电路进行实验,请你用笔画线代替导线,将如图所示的实物图补充完整.
(2)(2)在闭合开关前,小王应将滑动变阻器的滑片移至______(选填"AA"或"BB")端:闭合开关后,小王多次改变灯泡两端电压,并将相应数据记录在表一中.
表一灯泡规格:2.5V2.5V
实验次数1122334455
电压/V/V111.51.5222.52.52.82.8
电流/A/A0.180.180.220.220.250.250.280.280.30.3
灯泡亮度微弱发光暗较暗正常发光很亮
从表中数据可知,此灯泡正常工作时的功率为______W,W,灯泡正常发光的电阻约为______Ω(计算结果保留一位小数)\Omega (计算结果保留一位小数);分析表中数据可知,实际功率越大,灯泡越______(选填"亮"或"暗").
(3)(3)在完成额定电压2.5V2.5V的小灯泡的测量后,小王用额定电压3.8V3.8V的小灯泡替换2.5V2.5V的小灯泡,电路其它部分不变,依次改变灯泡两端电压,所记录的实验数据如表二所示.
表二灯泡规格:3.8V3.8V
实验次数1122334455
电压/V/V1.51.5222.52.5333.83.8
电流/A/A0.180.180.20.20.230.230.260.260.280.28
灯泡亮度微弱发光暗较暗较亮正常发光
分析表二数据,小王在完成前44次实验后要进行第55次实验,需要改变______表的量程.在实验过程中,小王发现即便将滑动变阻器的滑片移到阻值最小的一端,灯泡两端电压也无法达到3.8V3.8V,可能原因是______.

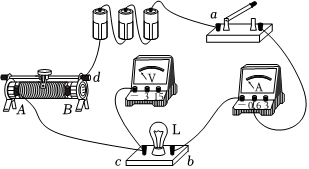

在解决问题后,小王顺利完成了第55次实验.但当她想要将灯泡两端电压调到高于4V4V时,闭合开关,发现无论怎么移动滑片都无法实现,于是她将电压表的正负接线柱分别接在图中aa、dd两接线柱,闭合开关,发现电压表的示数为4.5V4.5V,则导致灯泡两端电压无法调至高于4V4V的原因是______.
知识点:伏安法章节:未标注
