九年级物理填空题一般
题目

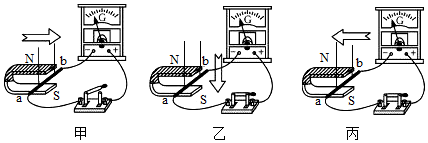

探究导体在磁场中运动时产生感应电流的条件如图所示,实验时,控制磁场方向相同,改变导体abab的运动方向和开关的通与断.

步骤一:导体abab水平左右运动,如图甲所示,电流计指针不发生偏转是因为______.
步骤二:导体竖直上下运动,如图乙所示,电流计指针______,是因为______.
步骤三:导体水平左右运动,如图丙所示,电流计指针偏转,电路中有电流产生.
综合上面实验现象,可以得出产生感应电流的条件是:______.
知识点:产生感应电流的条件章节:未标注

答案与解析

答案


(1)(1)导体水平左右运动,如图甲所示,电流计指针不偏转,因为开关没有闭合;
(2)(2)导体竖直上下运动,如图乙所示,电流计指针不发生偏转,因为导体没有做切割磁感线运动;
(3)(3)导体水平左右运动,如图丙所示,电流计指针偏转,电路中有电流产生;
由此可得出,感应电流产生的条件:闭合电路的一部分导体在磁场中做切割磁感线运动,导体中有感应电流。
故答案为:开关没有闭合;不发生偏转;导体没有做切割磁感线运动;闭合电路的一部分导体在磁场中做切割磁感线运动。

解析


(1)(1)导体水平左右运动,如图甲所示,电流计指针不偏转,因为开关没有闭合;
(2)(2)导体竖直上下运动,如图乙所示,电流计指针不发生偏转,因为导体没有做切割磁感线运动;
(3)(3)导体水平左右运动,如图丙所示,电流计指针偏转,电路中有电流产生;
由此可得出,感应电流产生的条件:闭合电路的一部分导体在磁场中做切割磁感线运动,导体中有感应电流。
故答案为:开关没有闭合;不发生偏转;导体没有做切割磁感线运动;闭合电路的一部分导体在磁场中做切割磁感线运动。
