题目

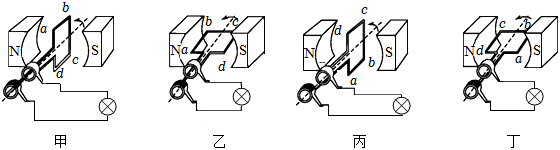

如图所示是发电机线圈在磁场中转动一圈的过程中经过的四个位置,电路中有感应电流的是______.
知识点：产生感应电流的条件章节：未标注
← 返回公开题库
九年级物理填空题一般
答案与解析
答案
由图可知，乙、丁中线圈虽与磁场方向平行，但线圈的运动方向与磁场方向垂直，线圈做切割磁感线运动，故电路中有感应电流产生；而甲、丙中的线圈虽与磁场方向垂直，但线圈的运动方向与磁场方向平行，线圈不切割磁感线，因此没有感应电流产生。
故答案为：乙、丁。
解析
由图可知，乙、丁中线圈虽与磁场方向平行，但线圈的运动方向与磁场方向垂直，线圈做切割磁感线运动，故电路中有感应电流产生；而甲、丙中的线圈虽与磁场方向垂直，但线圈的运动方向与磁场方向平行，线圈不切割磁感线，因此没有感应电流产生。
故答案为：乙、丁。
