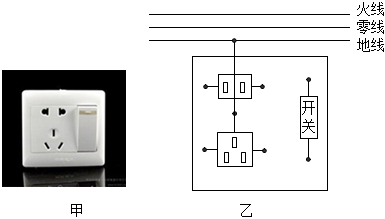

如图甲为带开关的的插座,开关断开后,所有插孔均不能提供工作电压.请在图乙中将其正确地连入家庭电路.
如图甲为带开关的的插座,开关断开后,所有插孔均不能提供工作电压.请在图乙中将其正确地连入家庭电路.知识点：通电螺线管的磁场章节：未标注
← 返回公开题库
九年级物理解答题一般
答案与解析
答案
根据题意可知，开关断开后，所有插孔均不能提供工作电压，这说明开关控制整个电路；两个插座互不影响，是并联的；三孔插座的接法：上孔接地线、左孔接零线、右孔接火线；两孔插座的接法：左孔接零线、右孔接火线；如图所示：
解析
根据题意可知，开关断开后，所有插孔均不能提供工作电压，这说明开关控制整个电路；两个插座互不影响，是并联的；三孔插座的接法：上孔接地线、左孔接零线、右孔接火线；两孔插座的接法：左孔接零线、右孔接火线；如图所示：
