八年级物理填空题一般
题目
阅读下面短文,并回答问题.
光纤的奥秘

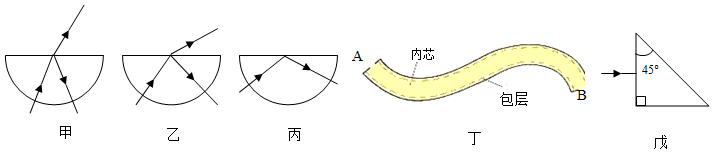

光纤电缆是本世纪最重要的发明之一.光纤电缆利用玻璃清澈、透明的性质,使用光来传送信号光可以从弯曲的玻璃光纤的一端传到另一端,而不会"溜"出玻璃纤维,这是为什么呢?如图甲所示,以某种玻璃为例,让一束光沿半圆形玻璃砖的半径射到平面上,可以看到一部分光线从玻璃砖的平面上折射到空气中,此时折射角____入射角;另一部分光线反射入玻璃砖内;逐渐增大光的入射角,将看到折射光线离法线越来越远,且越来越弱,反射光线越来越强.当入射角增大到41.841.8^{\circ},使折射角达到9090^{\circ}时,折射光线就消失了,只剩下反射光线,如图丙所示,这种现象叫做全反射.折射角等于9090^{\circ}时的入射角称为临界角.
并非光线在任何界面都会发生全反射现象,这种现象只有在光从一种介质射向另一介质折射角大于入射角时才能发生.
光纤通信就是利用光的全反射原理,光导纤维在结构上有内芯和包层两种不同的透明介质,光从内芯传播时遇到光纤包层处,会发生全反射现象,从而保证光线不会泄漏到光纤外,这样光就只能在玻璃中传播,而不会"溜"出玻璃光纤,如图丁所示.

(1)(1)光从玻璃斜射向空气时,入射角______(选填"大于""小于""等于")(选填"大于""小于"或"等于")折射角,当入射角逐渐增大时,折射角______(选填"增大""减小"或"不变").
(2)(2)根据题意光从玻璃斜射向空气时的临界角为______.
(3)(3)光从空气进入玻璃时,增大入射角______(选填"有可能""不可能")(选填"有可能"或"不可能")发生全反射.
(4)(4)如图戊所示,三棱镜由玻璃制成,让一束光垂直于玻璃三棱镜的一个面垂直射入,请在图戊中完成这束入射光经过玻璃的全部光路图.
知识点:光纤通信章节:未标注

答案与解析

答案

(1)由光的折射定律可知,当光线从玻璃斜射向空气时,折射角总是大于入射角。且折射角随着入射角的增大而增大。
(2)(2)根据折射角等于9090^{\circ}时的入射角称为临界角,当入射角增大到41.841.8^{\circ},使折射角达到9090^{\circ}时,就是临界角;
(3)(3)已知全反射现象只有在光从一种介质射向另一介质折射角大于入射角时才能发生,所以光从空气进入玻璃时,增大入射角不可能发生全反射;
(4)(4)光线从空气垂直于玻璃入射,所以光的传播方向不变;当光射到玻璃的右表面时,由于入射角为4545^{\circ},大于临界角41.841.8^{\circ},所以发生全反射(折射光线消失,只有反射光线),其大致路径如下图所示:

故答案为:(1)小于;增大;(2)41.8\left(2\right)41.8^{\circ}(3)\left(3\right)不可能;(4)\left(4\right)见上图。

解析

(1)由光的折射定律可知,当光线从玻璃斜射向空气时,折射角总是大于入射角。且折射角随着入射角的增大而增大。
(2)(2)根据折射角等于9090^{\circ}时的入射角称为临界角,当入射角增大到41.841.8^{\circ},使折射角达到9090^{\circ}时,就是临界角;
(3)(3)已知全反射现象只有在光从一种介质射向另一介质折射角大于入射角时才能发生,所以光从空气进入玻璃时,增大入射角不可能发生全反射;
(4)(4)光线从空气垂直于玻璃入射,所以光的传播方向不变;当光射到玻璃的右表面时,由于入射角为4545^{\circ},大于临界角41.841.8^{\circ},所以发生全反射(折射光线消失,只有反射光线),其大致路径如下图所示:

故答案为:(1)小于;增大;(2)41.8\left(2\right)41.8^{\circ}(3)\left(3\right)不可能;(4)\left(4\right)见上图。
