八年级物理实验探究题困难
题目

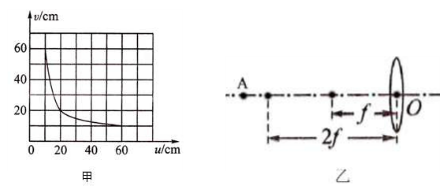

在“探究凸透镜成像规律”的实验中((如图)),小军所在的小组实验操作规范、测量准确..该小组绘制的物距uu和像距vv的关系图象如图甲所示:


(1)(1)由图甲中的信息,可知凸透镜的焦距f=f=__________cmcm

(2)(2)若他把蜡烛放在图乙中AA的位置,在凸透镜另一侧前后移动光屏,会在光屏上得到一个实像,________((选填照相机、投影仪或放大镜))就是利用这一成像规律工作的..若使蜡烛远离透镜,仍要在光屏上得到清晰的像,光屏应向______((靠近、远离))透镜的方向移动.

(3)(3)当蜡烛放在BB点时,移动光屏,可以在光屏上得到一个清晰的倒立、_________((放大、缩小))的实像,此时光屏到透镜的距离__________((大于、等于、小于))蜡烛到透镜的距离;

(4)(4)将蜡烛移到CC处,无论怎样调节光屏,光屏上始终接收不到清晰的像,这时应从乙图所示中的右侧透镜凸透镜直接观察,要使这个像大些,蜡烛离凸透镜的距离应该 ((远、近))些。

知识点:凸透镜成像的规律-物距等于2倍焦距,凸透镜成像的规律-物距小于1倍焦距,实验:探究凸透镜成像的规律,凸透镜成像的规律-物距大于2倍焦距,凸透镜成像的规律-物距在1倍焦距和2倍焦距之间章节:未标注

答案与解析

答案

(1)10

(2)照相机 靠近

(3)放大 大于

(4)远

解析

(1)10(1)10

(2)(2)照相机 靠近

(3)(3)放大 大于

(4)(4)
