九年级物理填空题一般
题目

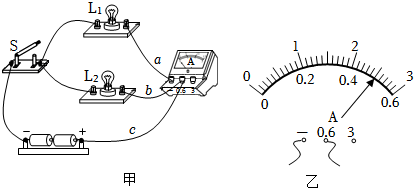

如图甲所示,是用电流表测量电流的实物连接图,请按要求回答:

(1)(1)使用时应将电流表与被测用电器______联在电路中.在连接电路时,发现刚接好最后一根导线,电流表的指针就发生了偏转,由此可知在连接电路时,他忘了______.
(2)(2)如图甲电流表测量的是通过灯______(填"L1L_{1}"或"L2L_{2}")的电流;如果电流表的读数如图乙所示,则电流表测出的电流是______AA.
(3)(3)如果要用电流表测通过L1L_{1}L2L_{2}的总电流(干路电流),且只允许移动一根导线,应将导线______(填"aa""bb"或"cc")的右端接在电流表的______(填"33"、"0.60.6"或"-")接线柱上.
知识点:电流的测量章节:第4章 电路探秘 / 4.2 电流的测量

答案与解析

答案

(1)使用时应将电流表与被测用电器串联在电路中,且使电流从电流表的正接线柱流入电流表,从负接线柱流出;
在连接电路时发现,刚接好最后一根导线,电流表的指针就发生了偏转,由此可知在连接电路时,他忘了断开开关;
(2)(2)由图甲可知,灯L1L_{1}L2L_{2}并联,L1L_{1}与电流表串联,因此电流表测L1L_{1}的电流;图乙中电流表使用了00.6A0\sim 0.6A的量程,分度值为0.02A0.02A,其读数为0.5A0.5A
(3)(3)要用电流表测通过L1L_{1}L2L_{2}的总电流,应把电流表接在干路上,导线bb的右端改接在电流表的负接线柱上即可。
故答案为:(1)串;断开开关;(2)L1\left(2\right)L_{1}0.50.5(3)b\left(3\right)b-

解析

(1)使用时应将电流表与被测用电器串联在电路中,且使电流从电流表的正接线柱流入电流表,从负接线柱流出;
在连接电路时发现,刚接好最后一根导线,电流表的指针就发生了偏转,由此可知在连接电路时,他忘了断开开关;
(2)(2)由图甲可知,灯L1L_{1}L2L_{2}并联,L1L_{1}与电流表串联,因此电流表测L1L_{1}的电流;图乙中电流表使用了00.6A0\sim 0.6A的量程,分度值为0.02A0.02A,其读数为0.5A0.5A
(3)(3)要用电流表测通过L1L_{1}L2L_{2}的总电流,应把电流表接在干路上,导线bb的右端改接在电流表的负接线柱上即可。
故答案为:(1)串;断开开关;(2)L1\left(2\right)L_{1}0.50.5(3)b\left(3\right)b-
