九年级物理填空题一般
题目
在研究串、并联电路的电流特点时,小明同学进行了以下操作:

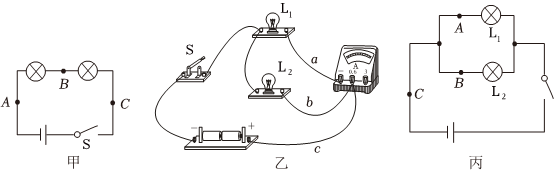

(1)(1)使用时应将电流表与被测用电器______联在电路中,且使电流从电流表的______接线柱流入.如图甲所示,小明在连接电路时,发现刚接好最后一根导线,电流表的指针就发生了偏转,由此可知在连接电路时,他忘了______;
(2)(2)如图乙中电流表测量的是通过灯______(选填"L1L_{1}"或"L2L_{2}")的电流;
(3)(3)如图丙所示,小明同学在探究"并联电路中电流的特点"时,分别测出了AABBCC处的电流IAI_{A}IBI_{B}ICI_{C}并记录下数据如表所示,接下来应该采取的操作是______;(选填对应字母上);(选填对应字母上)
电流表的位置AABBCC
电流I/AI/A0.150.150.150.150.30.3
AA.改变电流表的量程再测量;
BB.换其他电流表再测量;
CC.改变电源电压再测量;
DD.换用不同规格的小灯泡再测量.
(4)(4)最后,小明可以得出的结论是:在并联电路中,干路中的电流等于______.
知识点:电流的测量章节:第4章 电路探秘 / 4.2 电流的测量
