九年级物理填空题一般
题目

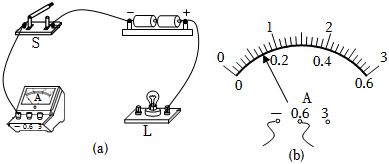

如图(a)\left(a\right)所示,小华使用电流表来测通过小灯泡的电流,已知电路中的电流不超过0.2A0.2A.

(1)(1)请你在图(a)\left(a\right)中,用笔画线代替导线将实物图连线补充完整.
(2)(2)电流表使用前,应检查指针是否对准______,如果有偏差,需先"校零";
(3)(3)连接电路时,开关应断开,电流表必须______联在被测的那部分电路中,且应选用合适的量程,使电流从电流表的______流出;
(4)(4)闭合电键后,电流表的示数如图(b)\left(b\right)所示,测得的电流为______安.
知识点:电流表的使用章节:第4章 电路探秘 / 4.2 电流的测量

答案与解析

答案

(1)电路中的电流不超过0.2A0.2A,电流表接小量程,电流表要与被测用电器串联,故连接如下图:

(2)(2)电流表使用前需先“校零”,检查指针是否对准零刻度线。
(3)(3)电流表要与被测用电器串联,要让电流从电流表正接线柱流入,从负接线柱流出。
(4)(4)电流表的量程是00.6A0-0.6A,在00.2A0\sim 0.2A之间有1010个格,故分度值为0.02A0.02A,图中电流表的示数是0.14A0.14A
故答案为:(1)见上图;(2)\left(2\right)零刻度线;(3)\left(3\right)串;负接线柱;(4)0.14\left(4\right)0.14

解析

(1)电路中的电流不超过0.2A0.2A,电流表接小量程,电流表要与被测用电器串联,故连接如下图:

(2)(2)电流表使用前需先“校零”,检查指针是否对准零刻度线。
(3)(3)电流表要与被测用电器串联,要让电流从电流表正接线柱流入,从负接线柱流出。
(4)(4)电流表的量程是00.6A0-0.6A,在00.2A0\sim 0.2A之间有1010个格,故分度值为0.02A0.02A,图中电流表的示数是0.14A0.14A
故答案为:(1)见上图;(2)\left(2\right)零刻度线;(3)\left(3\right)串;负接线柱;(4)0.14\left(4\right)0.14
