题目

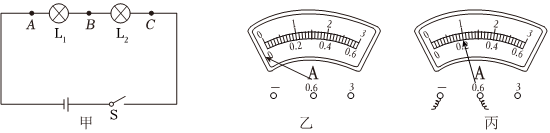

在"探究串联电路电流特点"的实验中,小华按图甲连接好实物电路,闭合开关

S

后发现灯泡

L_{1}

比

L_{2}

更亮,他作出猜想:由于用电器阻碍,电流流过用电器会减小；

(1)

在闭合开关前,看到电流表的指针如乙图所示,造成此现象的原因是电流表______；

(2)

解决图乙中的问题后,小华用电流表测

A

点电流,示数如图丙所示,则

I_{A}= \_\_\_\_\_\_A

,再测出

B

、

C

点电流,得到

A

、

B

、

C

三点电流相等；

(3)

小华更换不同规格的灯泡,重复上述实验,都得到相同结论.由此判断猜想是______的.

知识点：串、并联电路的设计、电流表的使用章节：第4章电路探秘 / 4.2 电流的测量

答案与解析

答案

（1）在闭合开关前，没有电流通过电流表，看到电流表的指针如乙图所示，不在零刻度，造成此现象的原因是电流表没有调零；

(2)

解决图乙中的问题后，小华用电流表测

A

点电流，示数如图丙所示，用的是小量程，分度值

0.02A

；则

I_{A}=0.2A

，再测出

B

、

C

点电流，得到

A

、

B

、

C

三点电流相等；

(3)

小华更换不同规格的灯泡，重复上述实验，都得到相同结论。根据串联电路的电流处处相等，由此判断猜想是错误的。
故答案为：（1）没有调零；

\left(2\right)0.2

，

\left(3\right)

错误。

解析

（1）在闭合开关前，没有电流通过电流表，看到电流表的指针如乙图所示，不在零刻度，造成此现象的原因是电流表没有调零；

(2)

解决图乙中的问题后，小华用电流表测

A

点电流，示数如图丙所示，用的是小量程，分度值

0.02A

；则

I_{A}=0.2A

，再测出

B

、

C

点电流，得到

A

、

B

、

C

三点电流相等；

(3)

小华更换不同规格的灯泡，重复上述实验，都得到相同结论。根据串联电路的电流处处相等，由此判断猜想是错误的。
故答案为：（1）没有调零；

\left(2\right)0.2

，

\left(3\right)

错误。
