九年级物理填空题中等
题目

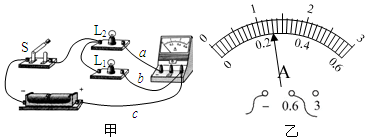

如图甲所示是用电流表测量电流的实物连接图,请按要求回答:
(1)(1)图甲中电流表测量的是通过灯泡______的电流.
(2)(2)如果电流表的示数如图乙所示,则电流表测出的电流是______AA.
(3)(3)如果要用电流表测通过灯L1L_{1}和L2L_{2}的总电流,且只允许移动一根导线,则应将导线______的右端接在电流表的______接线柱上.
知识点：电流表的使用章节：第4章 电路探秘 / 4.2 电流的测量

答案与解析

答案

（1）如图所示，灯L1L_{1}、L2L_{2}并联，L2L_{2}与电流表串联，因此电流表测L2L_{2}的电流。
(2)(2)电流表使用了0∼0.6A0\sim 0.6A的量程，分度值为0.02A0.02A，示数为0.26A0.26A。
(3)(3)要用电流表测通过L1L_{1}、L2L_{2}的总电流，需要把电流表接在干路上，方法是：bb线的右端改接电流表负接线柱。
故答案为：(1)L2\left(1\right)L_{2}；(2)0.26\left(2\right)0.26，(3)b\left(3\right)b；“一”。

解析

（1）如图所示，灯L1L_{1}、L2L_{2}并联，L2L_{2}与电流表串联，因此电流表测L2L_{2}的电流。
(2)(2)电流表使用了0∼0.6A0\sim 0.6A的量程，分度值为0.02A0.02A，示数为0.26A0.26A。
(3)(3)要用电流表测通过L1L_{1}、L2L_{2}的总电流，需要把电流表接在干路上，方法是：bb线的右端改接电流表负接线柱。
故答案为：(1)L2\left(1\right)L_{2}；(2)0.26\left(2\right)0.26，(3)b\left(3\right)b；“一”。
