九年级物理填空题一般
题目

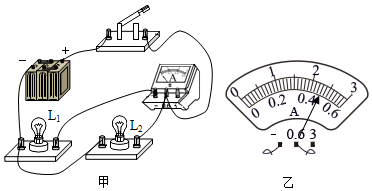

如图所示,是"用电流表测量电流"的实验,请回答以下问题:

(1)(1)电流表使用前,需要"______";
(2)(2)连接电路时,电流表应先选用最大的量程,并用______法判断电流的大小,然后根据情况,再选用合适的量程;
(3)(3)图甲是某同学连接好的电路,则电流表测的是______的电流;合上开关后,若电流表的示数如图乙所示,则电流的大小是______AA
(4)(4)只需改动一根导线就可测干路处的电流,请在图中用"×\times"号指出需改动的导线,并在原图中画出改动的正确连线;
(5)(5)正确更改线路后,电流表量程再改接到大量程,合上开关后,灯均亮,电流表指针偏转位置与图乙恰好相同,则通过L2L_{2}的电流大小为______AA.
知识点:电流表的使用章节:第4章 电路探秘 / 4.2 电流的测量

答案与解析

答案

(1)电流表使用前应检查指针是否指零,不指零应调至零。
(2)(2)连接电路时,开关应断开,电流表应先用大量程试触,然后根据情况,再选用合适的量程,这样才能保护电路和元件安全;
(3)(3)如图甲所示,电流表与灯泡L1L_{1}串联,所以电流表测的是灯L1L_{1}的电流;
图乙中,电流表的量程为00.6A0\sim 0.6A,其分度值为0.02A0.02A,则通过该灯的电流是0.46A0.46A
(4)(4)要想测总电流,电流表应该串联在干路中,其接法的改动如图所示;

(5)(5)因并联电路中干路电流等于各支路电流之和,而电流表的指针仍在乙图的位置不变,所以测干路电流时电流表的量程是03A0\sim 3A,分度值为0.1A0.1A,则干路电流为2.3A2.3A,由于通过L1L_{1}的电流不变,仍为0.46A0.46A,则通过L2L_{2}的电流为:I2=II1=2.3A0.46A=1.84AI_{2}=I-I_{1}=2.3A-0.46A=1.84A
故答案为:(1)检查指针是否指零,不指零应调至零;(2)\left(2\right)试触;(3)L1\left(3\right)L_{1}0.460.46(4)\left(4\right)如上图所示;(5)1.84\left(5\right)1.84

解析

(1)电流表使用前应检查指针是否指零,不指零应调至零。
(2)(2)连接电路时,开关应断开,电流表应先用大量程试触,然后根据情况,再选用合适的量程,这样才能保护电路和元件安全;
(3)(3)如图甲所示,电流表与灯泡L1L_{1}串联,所以电流表测的是灯L1L_{1}的电流;
图乙中,电流表的量程为00.6A0\sim 0.6A,其分度值为0.02A0.02A,则通过该灯的电流是0.46A0.46A
(4)(4)要想测总电流,电流表应该串联在干路中,其接法的改动如图所示;

(5)(5)因并联电路中干路电流等于各支路电流之和,而电流表的指针仍在乙图的位置不变,所以测干路电流时电流表的量程是03A0\sim 3A,分度值为0.1A0.1A,则干路电流为2.3A2.3A,由于通过L1L_{1}的电流不变,仍为0.46A0.46A,则通过L2L_{2}的电流为:I2=II1=2.3A0.46A=1.84AI_{2}=I-I_{1}=2.3A-0.46A=1.84A
故答案为:(1)检查指针是否指零,不指零应调至零;(2)\left(2\right)试触;(3)L1\left(3\right)L_{1}0.460.46(4)\left(4\right)如上图所示;(5)1.84\left(5\right)1.84
