九年级物理多选题一般

题目

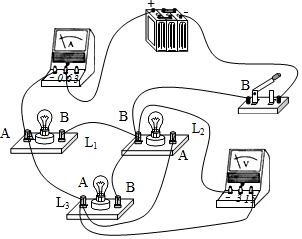

如图所示的电路,各元作均可正常工作,为开关闭合时,下列说法中正确的是（）

A.

L_{1}

、

L_{2}

、

L_{3}

三盏灯是串联关系

B.

L_{1}

、

L_{2}

、

L_{3}

三盏灯是并联关系，各灯两端电压相等

C.

电流表测

L_{1}

的电流

D.

电压表测电源电压

知识点：串、并联电路的设计、电流表的使用、电压表的使用章节：第4章电路探秘 / 4.2 电流的测量

答案与解析

答案

B,D

解析

AB

、电压表的内阻很大，在电路中相当于断路，电流表的内阻很小，在电路中相当于短路，
两点之间没有电源和用电器时，可以看成一个点，如图

L_{1}

的左端、

L_{3}

的左端、

L_{2}

的右端都可以看成

A

点，

L_{1}

的右端、

L_{3}

的右端、

L_{2}

的左端、开关的左端都可以看成

B

点，所以

L_{1}

、

L_{2}

、

L_{3}

三盏灯并列连接在一起，所以

L_{1}

、

L_{2}

、

L_{3}

三盏灯是并联，各灯两端的电压相等，故

A

错误，

B

正确。

C

、电流表在干路上，电流表测量干路电流，故

C

错误。

D

、电压表和电源连接在一起，所以电压表测量电源电压，故

D

正确。

故选：

BD

。
