九年级物理填空题一般
题目

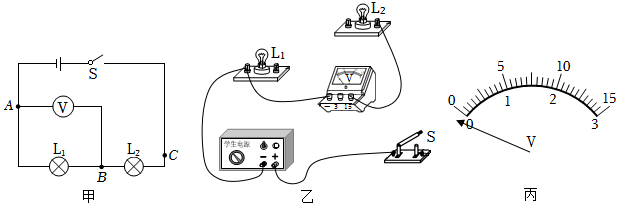

小明按照如图甲所示的电路,探究串联电路中电压的规律.
(1)(1)如图乙所示完成实物部分连接,请用笔画线代替导线将电路连接完整,使其与图甲电路图对应（注意导线不能交叉）.

(2)(2)连接电路前,小明发现电压表指针如图丙所示,接下来他应对电压表进行的操作是______(选填序号①将连接电压表正负接线柱的导线对调；②将电压表调零；③将电源正负极对调)(选填序号①将连接电压表正负接线柱的导线对调；②将电压表调零；③将电源正负极对调).完成操作后,连接电路时,开关必须______.实验中最好选择规格______(选填"相同"或"不同"）的小灯泡.
(3)(3)他们在测量L1L_{1}两端的电压时,两灯突然熄灭,电压表示数变为0V0V,小明用电压表测L2L_{2}两端的电压,示数接近电源电压,由此判断电路故障可能是______(选填序号)(选填序号):
①L1L_{1}短路
②L1L_{1}断路
③L2L_{2}短路
④L2L_{2}断路
(4)(4)小明正确测出L1L_{1}两端的电压后,再测L2L_{2}两端的电压时,他将图甲中电压表与AA点相连的导线改接到CC点,而保持电压表与BB点相连的导线不动.他的做法是______(选填"正确"或"错误")(选填"正确"或"错误")的,理由是______.
知识点：电路的三种状态、根据实物图画电路图、实物的电路连接、电流表的使用章节：第4章 电路探秘 / 4.2 电流的测量

答案与解析

答案

（1）根据电路图连接实物图，如下图所示：
；
(2)(2)由图知道，连接电路前，在检查实验器材时发现电压表指针没有指在零刻度线上，则应对电压表进行调零，使指针指在零刻度线上，故②正确；
连接电路时，为了保护电路，避免连线错误而烧坏电路元件，开关必须断开；
为了得出普遍规律，实验中最好选择规格不同的小灯泡；
(3)(3)经分析，在测量L1L_{1}两端的电压时，两灯突然熄灭，电压表示数变为00，小明用电压表检测L2L_{2}两端的电压，示数为电源电压，由此判断出L2L_{2}处的故障是断路，而导致电压表通过灯L1L_{1}与电源相连了，故④正确；
(4)(4)在测L1L_{1}两端的电压后，电压表所接的BB接点不动，只断开AA接点，并改接到CC接点上，这样会使电压表正负接线柱接反，不能测出L2L_{2}两端的电压，所以他的办法是错误的。
故答案为：（1）见解答图；(2)\left(2\right)②；断开；不同；(3)\left(3\right)④；(4)\left(4\right)错误；电压表正负接线柱接反。

解析

（1）根据电路图连接实物图，如下图所示：
；
(2)(2)由图知道，连接电路前，在检查实验器材时发现电压表指针没有指在零刻度线上，则应对电压表进行调零，使指针指在零刻度线上，故②正确；
连接电路时，为了保护电路，避免连线错误而烧坏电路元件，开关必须断开；
为了得出普遍规律，实验中最好选择规格不同的小灯泡；
(3)(3)经分析，在测量L1L_{1}两端的电压时，两灯突然熄灭，电压表示数变为00，小明用电压表检测L2L_{2}两端的电压，示数为电源电压，由此判断出L2L_{2}处的故障是断路，而导致电压表通过灯L1L_{1}与电源相连了，故④正确；
(4)(4)在测L1L_{1}两端的电压后，电压表所接的BB接点不动，只断开AA接点，并改接到CC接点上，这样会使电压表正负接线柱接反，不能测出L2L_{2}两端的电压，所以他的办法是错误的。
故答案为：（1）见解答图；(2)\left(2\right)②；断开；不同；(3)\left(3\right)④；(4)\left(4\right)错误；电压表正负接线柱接反。
