九年级物理填空题一般
题目

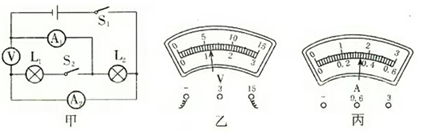

如图甲所示,仅闭合开关S1,电压表示数如图乙;再闭合S2,两电流表的指针均如图丙所示。当S1、S2都闭合时,两灯______联,通过L1的电流为______A,灯L1两端的电压为______V;当仅闭合S1时,电流表A1的示数为______A。
知识点:电压的测量,串、并联电路,并联电路的电流规律章节:未标注
