九年级物理填空题一般
题目

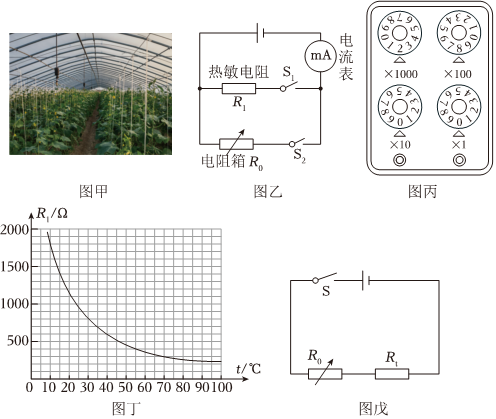

图甲所示的蔬菜大棚是一种用于蔬菜种植的设施,其温度的控制对于蔬菜的生长和产量具有重要的影响,在学习了电学的相关知识后,小明与其所在物理小组的同学想共同设计一款温度自动报警装置.下面是该小组同学的交流实践过程:

【项目名称】
设计温度自动报警装置
【项目分解】
(1)(1)器材选择及测试
(2)(2)器材组装及调试
【项目实施】
(1)(1)器材选择及测试:
小组同学在网上选购了一款热敏电阻,热敏电阻是由______(选填"半导体""超导体")(选填"半导体"或"超导体")材料制成的原件.为了测试其电阻与温度之间的关系,小明选择了实验室中的电源、开关、导线、电流表和电阻箱等器材,电阻箱R0R_{0}是一种可以调节并显示阻值的变阻器,在电路中用符号表示.
测试电路如图乙所示,将热敏电阻RtR_{t}置于0C0^{\circ}\mathrm{C}的环境中,闭合S1S_{1}、断开S2S_{2},记录电流表的示数为I0I_{0},然后闭合S2S_{2},断开S1S_{1},调节电阻箱,直至电流表示数为I0I_{0},此时电阻箱如图丙所示,由此可以得到当温度为0C0^{\circ}\mathrm{C}时,热敏电阻的阻值为______Ω\Omega.
将热敏电阻分别置于不同温度,重复上面实验,得到热敏电阻的阻值随温度的关系如图丁所示,由此可知,热敏电阻的阻值随温度的升高而______.
(2)(2)器材组装及调试:
为在高温状态下发出警报,小明选择了一款声光报警器,其内部构造类似于电压表,当其两端电压达到12V12V时,即可发声发光起到报警作用.结合前面的测试结果,小组同学共同设计了图戊所示电路.电源电压恒为15V15V,查阅资料得知,蔬菜大棚的温度不宜超过30C30^{\circ}\mathrm{C},为此他应该将声光报警器并联在______两端,并将电阻箱R0R_{0}的阻值调至______Ω\Omega.
【项目拓展】
小组同学想到如果提高报警时的温度,上述装置还可以制成火灾自动报警,那么在上面的电路中,需要将电阻箱的阻值适当______.
知识点:电磁继电器的组成、原理和特点章节:运动和相互作用 / 电和磁
