九年级物理填空题一般
题目

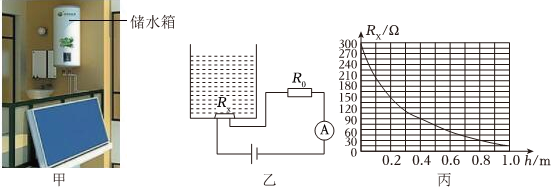

电辅热式平板太阳能热水器是我市目前广泛使用的一种太阳能热水器,具有不管阴天晴天,冬天夏天均有热水供应的优点.如图甲为我市某小区安装的电辅热式平板太阳能热水器,其电加热的额定功率为2000W(2000W(直接接家庭电路220V)220V).图乙是其储水箱水位探测电路原理图,其中电源电压为24V24V,AA为水位指示表(由量程为00.6A0\sim 0.6A电流表改成),R0R_{0}阻值为10Ω10\Omega,RxR_{x}为压敏电阻,其阻值与储水箱水深的关系如图丙.

(1)(1)电流通过热水器中加热器能将水加热,是利用了电流的______效应.加热器正常加热时,电热丝电阻为______Ω\Omega.
(2)(2)阴雨天,将储水箱中50kg50kg10C10^{\circ}\mathrm{C}的水加热到50C50^{\circ}\mathrm{C},正常通电要多长时间?[[设电热全部被水箱中的水吸收且水无热损失,c=4.2×103J/(kgC)]c=4.2\times 10^{3}J/\left(kg\cdot ^{\circ}\mathrm{C}\right)]
(3)(3)当水位指示表指示储水箱深为0.4m0.4m时,探测电路中的电流多大?

知识点:焦耳定律II章节:能量 / 电功和电功率
