九年级物理填空题一般
题目

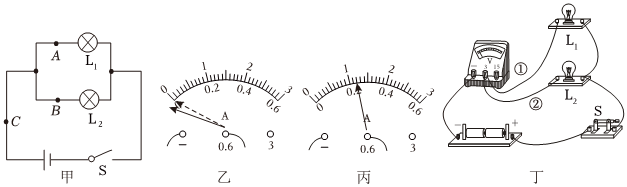

在探究并联电路电流规律的实验中,如图甲是实验的电路图.

(1)(1)电流表应______("串联""并联")(填"串联"或"并联")在被测电路中;
(2)(2)小明同学在测量AA处的电流时,发现电流表的指针偏转如图乙所示,原因是______,在排除故障后,电流表的示数如图丙所示,则电流表的示数为______AA
(3)(3)如表是小明同学用两盏规格相同的灯泡做实验时记录的数据.他得出的实验结论是:在并联电路中,干路电流等于各支路电流之和,且各支路的电流相等.请指出小亮的探究过程的两点不妥之处:______;______.

AA点电流IAI_{A}BB点电流IBI_{B}CC点电流ICI_{C}
0.18A0.18A0.18A0.18A0.36A0.36A
(4)(4)图甲是他们设计的电路图,图丁是他们测量电流时连接的实验电路,此时电流表测量的是______(填"AA""BB"或"CC")处的电流;
(5)(5)小明要测量甲图中AA处的电流.他应该把图中导线______(选填"""")(选填"①"或"②")的______(选填"左"或"右")端移到电流表的负接线柱上.
知识点:电流表的连接章节:能量 / 电流与电路
