九年级物理填空题一般
题目

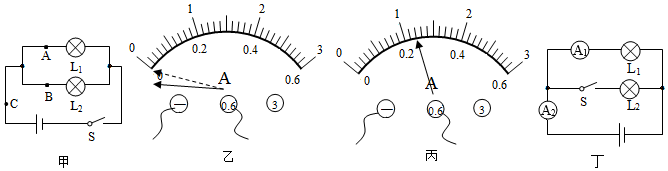

在探究并联电路电流规律的实验中,如图甲是实验的电路图.

(1)(1)电流表应______(选填"串联""并联")(选填"串联"或"并联")在被测电路中.若要测量干路电流,则电流表连接在甲图中的______点;
(2)(2)小明同学在连接电路时发现,刚接好最后一根导线,电流表的指针就发生了偏转,由此可知在连接电路时,小明忘了______;
(3)(3)小明同学在测量AA处的电流时,发现电流表的指针偏转如图乙所示,原因是______,,在排除故障后,电流表的示数如图丙所示,则电流表的示数为______AA.为了使实验的结论更具有普遍性,小明采用了更换规格______("相同""不同")(填"相同"或"不同")的灯泡的方法进行实验;
(4)(4)小明同学在排除故障后,进行了三次实验,分别测出如表的数据:

实验次数AA处的电流IA/AI_{A}/ABB处的电流IB/AI_{B}/ACC处的电流IC/AI_{C}/A
110.20.20.30.30.50.5
220.40.40.30.30.70.7
330.10.10.30.30.40.4
由此可以初步得出并联电路的电流规律:______.
(5)(5)实验结束后,小明又利用器材连接了如图丁所示的电路,当开关SS由断开到闭合时,电流表A1A_{1}的示数______,电流表A2A_{2}的示数______(选填"变大""变小""不变")(选填"变大"、"变小"或"不变").
知识点:串联电路的电流规律章节:能量 / 电流与电路
