九年级物理填空题一般
题目

某学校的同学们在探究"并联电路中干路电流与支路电流有什么关系".

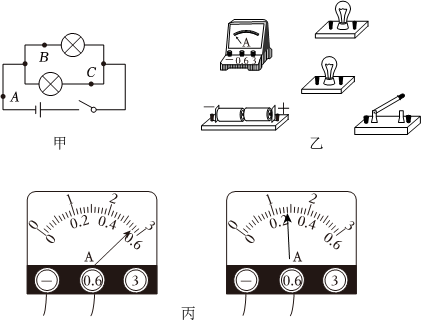

(1)(1)小丽同学进行探究实验的电路如图题甲所示,请你用笔画线表示导线,在图乙中连接测量AA点电流时的实物电路图.
小明所在小组的同学选用了两个不同规格的小灯泡,按电路图连接后做了两次实验,得到的数据如表一所示.
表一

实验次数AA点的电流IA/AIA/ABB点的电流IB/AI_{B}/ACC点的电流IC/AI_{C}/A
第一次0.480.480.260.260.220.22
第二次0.400.400.220.220.180.18
分析表一数据,你能得出什么结论?
答:______.
(2)(2)小红所在小组的同学选用了两个相同规格的小灯泡,按电路图连接后做了两次实验,第一次的电流表读数如图丙所示,请将数据记录在表二相应位置.
表二
实验次数AA点的电流IA/AI_{A}/ABB点的电流IB/AI_{B}/ACC点的电流IC/AI_{C}/A
第一次
第二次0.520.520.260.260.260.26
在对数据进行分析和论证时,小红认为该实验应有如下结论:①并联电路中各支路电流都相等;②干路电流与支路电流的关系为I干路=nI支路I_{干路}=nI_{支路}.(n(n为支路条数)
你同意小红的结论吗??______;简要评价小红的观点:______.
知识点:探究串并联电路中的电流特点实验章节:能量 / 电流与电路
