九年级物理填空题一般
题目

同学们利用两节新干电池,两个灯泡,两个电压表(03V,015V)\left(0\sim 3V,0\sim 15V\right),开关和若干导线连成一个串联电路,想探究串联电路中电压的规律.

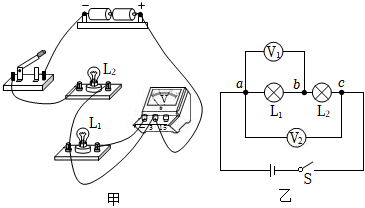

(1)(1)图甲是小艾同学连接的电路,经检查发现连接有误,请你只改动一根导线的一端,使电压表正确测量灯泡L1L_{1}两端的电压;(在被改动的导线上画"×\times",然后画出改动后的导线)
(2)(2)更正错误后小艾同学按图乙所示的电路图连接好实物电路.闭合开关,发现电压表V1V_{1}V2V_{2}的指针偏转角度相同,可能的原因是______(填"V1V_{1}"或"V2V_{2}")选择了大量程,此时电压表V1V_{1}的示数为______V(不考虑导线、开关及电池内部的电阻)V(不考虑导线、开关及电池内部的电阻)
(3)(3)解决问题后,小艾同学测出了abab间和acac间的电压,为了测量bcbc间的电压,他应完成的操作是______;
AA.将V1V_{1}aa点的导线拆下,接到cc
BB.将V2V_{2}aa点的导线拆下,接到bb
CC.以上两种操作均可
(4)(4)通过更换不同规格的小灯泡多次实验,小艾同学得出了串联电路的电压规律为______(用UabU_{ab}UbcU_{bc}UacU_{ac}表示),同组的小钟同学观察家里过节时用来装饰的一串小彩灯,发现它由5555个规格相同的小灯泡串联而成,则每个小灯泡两端的电压为______VV.

知识点:电压表的使用章节:能量 / 欧姆定律
