九年级物理填空题一般
题目

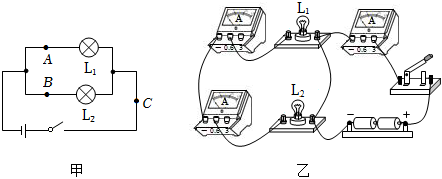

如图所示.在探究"并联电路的电流特点"的实验中,小王设计了如图甲所示的电路进行实验:

(1)(1)闭合开关前,电流表的指针反偏,其原因可能是______;
(2)(2)实验时,闭合开关后两灯都亮.小王随意拆下一根导线,发现两灯都熄灭,据此他认为把电路接成了串联电路.小王的结论是______(选填"可靠""不可靠")(选填"可靠"或"不可靠")的,理由是:______;
(3)(3)排除故障后,小王分别用电流表测出AA,BBCC三点的电流I1I_{1},I2I_{2}II三次电流表的示数分别为I1=0.5AI_{1}=0.5A,I2=0.52AI_{2}=0.52A,I=1AI=1A.则测量CC点时电流表选用的量程是______(选"00.6A0\sim 0.6A"、"0.63A0.6\sim 3A"或"03A0\sim 3A").最后根据测量结果,在误差允许范围内你认为得到的结论是:______;
(4)(4)为了验证结论的普遍性、小王采用了更换不同规格的灯泡继续实验的方法进行验证,你还可以采用的方法是______,
(5)(5)小明同学对实验进行了改进,他在如图甲所示的电路中AABBCC三处各加一块电流表,连接的电路如图乙所示.这个电路中有一根导线接错了,请在这根导线上打"×\times",然后画出正确的连接位置.

知识点:电流表的连接章节:能量 / 电流与电路
