九年级物理填空题一般
题目

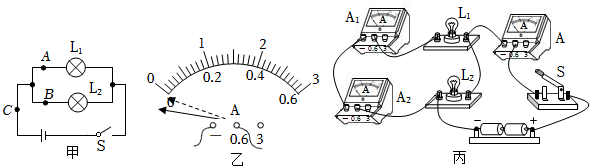

小周在"探究并联电路电流规律"的实验中,实验电路图如图甲所示,电源电压不变.

(1)(1)连接电路时,开关应______.
(2)(2)闭合开关前,发现电流表的指针偏转如图乙,原因是______.
(3)(3)在"探究并联电路中干路电流与各支路电流的关系"实验中,小华用三个电流表和两个小灯泡连接的电路如图丙所示.电路中有一根导线接错,请在错误的导线上打"×\times",并用笔画线代替导线画出正确的连线.

知识点:额定电压章节:能量 / 电功和电功率
