九年级物理解答题中等
题目

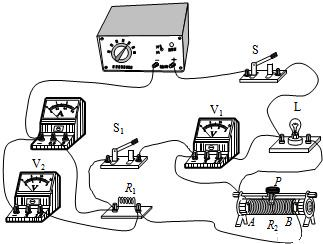

如图所示电路,电源两端电压保持不变,闭合开关S,断开开关S1,调节滑动变阻器R2的滑片P使其接入电路的电阻值为其最大值的一半,电压表V1的示数为U1,电流表的示数I1为0.2A;闭合开关S、S1,此时小灯泡L正常发光,电流表的示数I2为0.5A;闭合开关S,断开开关S1,调节滑动变阻器R2滑片P至B端,电压表V2的示数为U2,再调节滑动变阻器R2的滑片P使接入电路的电阻值为其最大值的3/4,此时电路消耗的总功率P为1W.已知5U1=6U2,忽略温度对灯丝电阻的影响.求:
(1)电阻R1和灯丝电阻RL的比值;
(2)小灯泡L的额定电功率.

知识点:等效电路章节:能量 / 电流与电路
