九年级物理论述题中等
题目

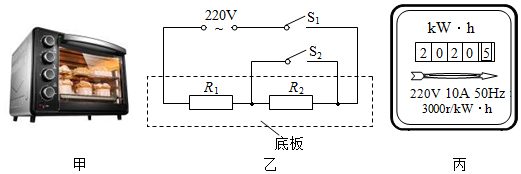

(2023·九龙模拟)如图甲乙所示是某调温型电烤箱和简化电路图,它的工作电压为220V,R1和R2均为电烤箱中的加热元件,R2的阻值为70Ω。当只闭合S1时为低温挡,低温挡电烤箱的电功率为440W。求:

(1)低温挡工作时,电路中的电流是多少?
(2)发热电阻R1的阻值是多少?
(3)小明发现傍晚用电高峰时,电烤箱内比平时温度低,他猜想是用电高峰时电压偏低所致,于是他想用电能表和秒表测量家庭电路的实际电压。傍晚用电高峰时,他关闭家里所有用电器,只让电烤箱以高温挡工作,发现在30s内电能表的转盘转了25转,电能表的铭牌如图丙所示,则用电高峰时家庭电路的实际电压为多少?(不考虑电阻值随温度的变化)

知识点:电功的测量章节:能量 / 电功和电功率
